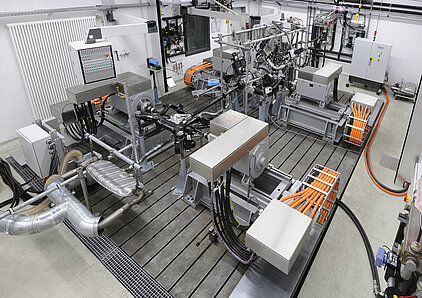

Multi-Konfigurations-Antriebsstrang-Prüfstand

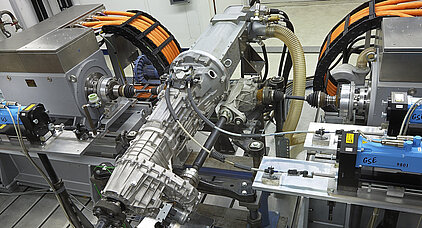

Der Prüfstand ermöglicht das Testing kompletter Antriebsstränge bis zu 4WD-Konfigurationen sowie einzelner Komponenten (z.B. eDrives oder Getriebe) konventioneller, hybrider und batterieelektrischer Fahrzeuge. Die Fahrwiderstände werden hierbei durch vier hochdynamische eDrives simuliert. Die Eintrieb erfolgt wahlweise durch den Prüfling selbst oder den dynamischen eDrive des Prüfstands. Zur Versorgung des Prüflings mit elektrischer Energie wird ein dynamischer Hochvolt-Batteriesimulator eingesetzt. Für den Betrieb und die Untersuchung moderner Antriebsstränge steht eine umfangreiche Prüfstandsausstattung zur Verfügung.
Download Flyer
Kontakt
Tel.: +49 711 685 - 65662
Testing Möglichkeiten
Leistungsspektrum
- Erstinbetriebnahmen
- Wirkungsgradmessungen (mechanisch und elektrisch)
- Lebensdauer- und Funktionserprobungen sowie Applikationsarbeiten
- Untersuchung des dynamischen Verhaltens sowie thermischer und schwingungstechnischer Effekte
- Hardware-in-the-Loop Untersuchungen
- Vielfältige Sonderuntersuchungen
Gerne übernehmen wir die Konzeption, Konstruktion und Fertigung individueller Adaptionsteile.
Technische Daten
| Eintriebseitiger eDrive | |
| Leistung, max. | 600 kW |
| Drehmoment, max. | 1.300 Nm |
| Drehzahl, max. | 8.000 1/min |
| Dynamik | 113.000 1/min/s |

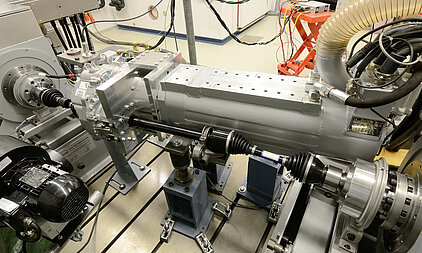

| Alternativer eintriebseitiger eDrive mit Hochsetzgetriebe | |
| Leistung, max. | 600 kW |
| Drehmoment, max. | 520 Nm |
| Drehzahl, max. | 20.000 1/min |
| Abtriebseitige eDrives (4x) | |
| Leistung, max. | 450 kw |
| Drehmoment, max. | 4.500 Nm |
| Drehzahl, max. | 3.000 1/min |
| Dynamik | 40.000 1/min/s |
| Batteriesimulator | |
| Leistung, max. | 1.160 kW |
| Spannungsbereich | 0…1.000 V |
| Strom, max. | 1.600 A |
| Dynamik | 2.000 V/ms |
Prüfstandsausstattung
- Hardware-in-the-Loop Simulationsumgebung
- Gängige Werkzeuge zur Restbussimulation, Diagnose und Applikation
- Umfangreiche Messtechnik (mechanisch, elektrisch einschließlich Hochvolt, hydraulisch, thermisch)
- Medienversorgung und -konditionierung
- Prüfzellen- und Verbrennungsluftkonditionierung
- Hochauflösende Schwingungsmesstechnik
- System zur Schadensfrüherkennung
- Betriebswuchtgerät
